1、铸铁管材的使用历史

铸铁管以其优异的耐腐蚀性能和良好的工艺性受到人们的青睐。法国路易十四时期，为了给凡尔赛的街道和喷泉供水，铺设了大约十五英里的铸铁管线，用法兰和螺栓连接，牛皮作密封材料，在长期使用过程中部分管道经过修理，其使用寿命长达300余年。

2、球化工艺的发展

•1938年德国亚琛工业大学Adey博士研究出一种控制铁水冷却速度生产球铁的工艺，但工业应用不成熟。

•1946年英国Morouth博士及其周围的科学家们通过在铁水中加入Ce，可得到球状石墨。由于Ce价格昂贵，对铁水要求高，未能获得推广。

•1948年美国A.P.Ganganebin等人研究指出，在铸铁中添加镁，随后用硅铁孕育，可得到球状石墨。由于镁在工业中容易获得，使用镁制造球墨铸铁的方法得到迅速发展，球墨铸铁开始了大规模工业生产，铸铁管材也逐步进入球墨铸铁时代。

T型接口的安装

T型接口的安装十分快捷。安装速度（一个工作面、机械安装）DN600每天安装36～37支，DN1200每天安装24～25支，DN1600每天安装14～16支。

3、K型接口

K型接口是通过紧固连接螺栓，使压兰挤压密封胶圈，使胶圈与密封面产生接触压力来实现密封。 在检修和维护方面也很方便：可通过紧固螺栓或拆卸压兰更换胶圈的办法来解决管道接口泄漏问题，大口径管安装力小，可靠性较好，但是受安装者的技能影响较大。

上述接口没有抗轴向拔脱能力，在下列情况下需要采取锚固措施：

• 弯头、三通等管道方向改变或过水面积发生变化时；
• 管线的敷设坡度超过20%（地上铺设）或25%（地下铺设）；
• 设置混凝土支墩不经济时（如大口径高压管线等）或不能设置支墩时；
• 穿越建筑物等。

4、自锚接口

（1）TF型自锚接口

采用T型接口的密封结构，通过焊环、挡环、压兰相互配合和钩头螺栓紧固实现自锚，允许工作压力为1.0MPa、1.6MPa和2.5MPa。

（2）高压TF型自锚接口

紧固方式由钩头螺栓改为斜压块和六角螺栓组成，由于斜压块与管子的接触面积增大和螺栓的强度增加，可承受较高压力，允许工作压力为1.6MPa和2.5MPa。

1．球铁管；2．T密封圈 3．替代勾头斜压块；4；焊环；5、挡环；6、压兰；7、高强度螺栓及螺母

（3） Xanchor

大型管道工作压力大，相应支墩大，并且工期长，如果设定土壤条件为：密度为1.6t/m3，摩擦系数为0.5，内摩擦角为30°，覆土层厚度为1.5m，假定DN1800口径的铸管，在2.5MPa的试验压力。 22.5°和90°弯头处按1.5倍的安全系数进行混凝土支墩设计，如果混凝土密度按照2.3t/m3计算，支墩尺寸为：

采用T型接口的密封结构，通过分块挡环（挡块）与承口内增加的挡块室的配合利用焊环实现锚固连接；主要应用C25级别的DN1400～2000自锚管，DN1400～1800偏转角为1°，DN2000偏转角为0.5°。

型式试验

（3）SIA自锚接口——可用于HDD施工方法

5、焊接法兰接口

法兰接口是靠拧紧螺栓使法兰挤压密封圈来实现密封。

法兰接口为刚性接口，密封性能好，通常在一些特定的场所使用，如需要与泵、阀门、消火栓连接以及穿过基础、墙体等特殊需要。

焊接法兰球铁管产品明细

6、自锚管铺设长度

铺设长度示意图

1)自锚管埋设长度需要考虑以下因素:

—管线的铺设条件；

—回填土的回填质量和压实度；

—回填土的物理特性，如内摩擦角等；

2)下表适用于普通土壤，土壤的内摩擦角为30°，打压压力为10Bar，安全系数为1.2，普通金属锌涂层或金属锌和普通终饰层的埋地管线。

3)铸管外有PE套或外涂层为聚氨酯时，可以在表中数据的基础上乘以1.9；如果需要更准确的数据请与我们联系。

4)表中数据除以10乘以您需要的压力值（单位为bar），就可以得到您需要的压力下的数据；

工程管线遇到弯头不能打支墩必须采用自锚式接口来限制轴向位移!

当时试验压力12Kg/cm2推力135吨

平顶山鲁阳电厂DN1000mm自锚管

天津空客A320消防给水管道

土耳其北塞浦路斯项目Xanchor自锚接口安装

顶管技术

1、球墨铸铁顶管特点

由于应用无管沟铺设技术安装铺设管 线具有对交通干扰***小；对周围的建筑物 损坏减少，对周围的商业环境影响小；全 年可施工，施工安全；社会效率高，且综 合成本低，工时少等优点，在******发达国 家和地区得到迅速推广使用，普遍受到 欢迎。

• 目前我公司顶管主要为T型接口。T型接口为柔性接口，在承口的设计上考虑了胶圈的定位和偏转角，该接口能适应一定的基础变形。

• 外涂层为锌涂层+水泥保护层+环氧密封层，具有良好的抵抗土壤腐蚀能力。

• 内涂层可根据输送介质不同选择不同的内衬，如普通硅酸盐水泥、铝酸盐水泥、聚氨酯等。

• 顶管可准确定位，减少对地下管线或障碍物的影响。

2、顶管结构

顶管外形尺寸

3、顶管尺寸与重量

4、顶管尺寸与重量

5、允许******顶力

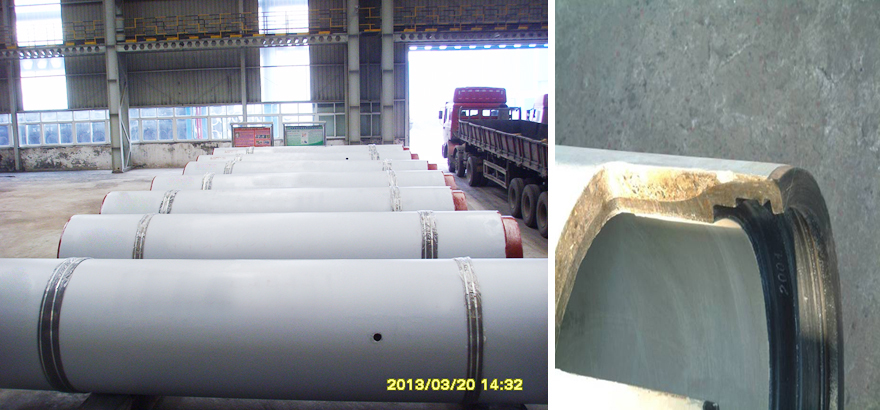

6、顶管产品

7、顶管施工

DN1200*6米顶管顶推长度204米工程实例

2009年DN1800T用于营口大伙房引水工程

大伙房水库建在辽宁抚顺浑河上,控制流域面积5437平方公里,多年平均流量52.3秒立米,设计洪水流量15600秒立米,总库容21.81亿立米,设计灌溉面积129万亩,装机容量3.2万千瓦。

大伙房水库于1958年竣工，是我国******个五年计划中的******个大型水库，当时是全国第二大水库。

2010年西班牙娅努拉到戴密尔输水工程；DN1600现场试验压力30kg保压30分钟

西班牙环境部将南方从娅努拉（Llanura Manchega）到戴密尔（Daimiel）国家公园的一个170公里引水项目授给了OHL公司，主要用于缓解沿线居民用水紧张的问题。本项目一期引水主干线涉及DN800、DN1400、DN1600和DN1800规格的球墨铁管约90000吨，二期进入沿线各城市的配水管线涉及DN800mm规格以下管线600公里，约合球墨铁管40000吨。

南水北调中线工程前期研究工作始于50年代初，40多年来，长江水利委员会与有关省市、部门进行了大量的勘测、规划、设计和科研工作。1994年元月水利部审查通过了《南水北调中线工程可行性研究报告》，并上报国家计委建议兴建此工程。本工程由汉江中上游的丹江口水库引水，重点解决北京、天津、石家庄、郑州等沿线20多座大中城市的缺水问题，并兼顾沿线生态环境和农业用水，干渠总长达1277公里。

2010年DN2200广州亚运会供水用管
